Бестраншейні технології

Прокладання та заміна інженерних мереж без розкопок.

Завантажити каталог Завантажити інструкцію
Контакти

Одеський завод Будівельно Оздоблювальніх Машин, понад 40 років виробляє обладнання для пробивки свердловин, забивання та заміни труб, яке постачається на європейські ринки.

Безтраншейні технології дозволяють прокладати й ремонтувати комунікації з мінімальними витратами та без відновлення поверхні.

Переваги безтраншейних технологій

Точність і контроль процесу

Машини забезпечують рівномірний напрямок руху навіть у складних ґрунтах.
Це гарантує безпечну прокладку труб без пошкодження наявних комунікацій

Мінімальне втручання у середовище

Роботи виконуються зі стартового та приймального колодязів без розриття поверхні. Не порушуються дороги, тротуари й зелені зони, що особливо важливо в умовах міської забудови.

Висока економічна ефективність

Безтраншейний метод скорочує терміни і витрати у 2–3 рази в порівнянні з традиційними роботами. Відсутність земляних робіт і відновлення покриття забезпечує швидке повернення інвестицій.

Універсальність застосування

Один комплекс обладнання дозволяє виконувати повний цикл робіт — від формування свердловини до протягування труб різних діаметрів у будь-яких типах ґрунтів.

Детальніше

Призначення обладнання

Безтраншейні машини використовуються для:

  • Формування скрізних і глухих горизонтальних, похилих та вертикальних свердловин діаметром 55–155 мм;
  • Формування скрізних свердловин діаметром до 300 мм (з розширювачем) з одночасним протягуванням поліетиленових труб 63–250 мм;
  • Забивання у ґрунт або у попередньо пробиту свердловину сталевих труб (відкритим або закритим кінцем) діаметром 63–1420 мм;
  • Формування азбестоцементних, бетонних і залізобетонних трубопроводів та паль;
  • Розпушування ущільнених матеріалів і глибинного ущільнення осадових ґрунтів;
  • Вибивання із ґрунту сталевих труб із внутрішнім діаметром 40–120 мм;
  • Протягування труб при заміні або реконструкції підземних комунікацій.
* МАШИНИ ДЛЯ ПРОХОДКИ СВЕРДЛОВИН

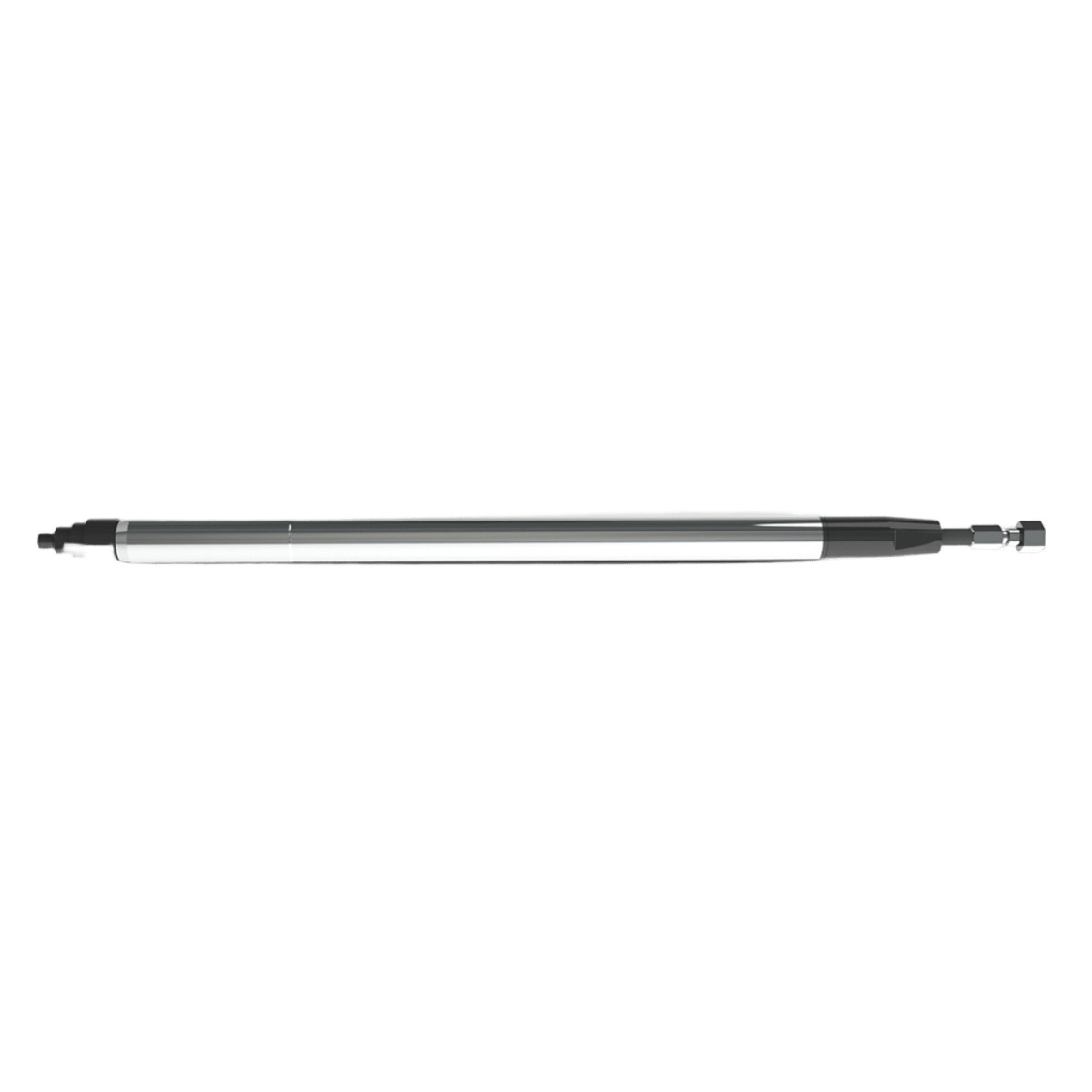

ІП 4610

Конструктивні особливості

  • Реверсивний механізм для зміни напрямку руху (вперед/назад);
  • Підвищена точність проходки завдяки направленому пуску;
  • Працює від компресора або пересувної станції;
  • Оптимальна для міських умов — без розкриття дорожнього покриття.

Комплектація:

  1. Комплектація:
  2. Ударний вузол
  3. Шланг Ø 16 мм (40 м)
  4. Інструменти та приладдя
  5. Комплект ЗІП
ІП 4610

Опис та можливості:

Машина призначена для пробивання скрізних і глухих горизонтальних, похилих і вертикальних свердловин Ø 56 мм у щільних ґрунтах. Застосовується також для формування мікросвай, ущільнення осадових ґрунтів, розпушування насипних матеріалів.

Технічні Параметри

  • Діаметр свердловини —
  • 56 мм
  • Довжина свердловини —
  • 15–25 м
  • Енергія удару —
  • 65 Дж ± 10 %
  • Частота ударів —
  • 360 ± 10 % уд/хв
  • Швидкість проходки —
  • (1,5–15) × 10⁻³ м/с
  • Робочий тиск —
  • 0,6 ± 0,1 МПа
  • Витрата повітря —
  • 1,2 м³/с
  • Довжина без шланга —
  • 1440 мм
  • Маса —
  • 29 кг
Завантажити інструкцію
СО 144А

Конструктивні особливості

Комплектація:

СО 144А

Опис та можливості:

(твій зразок уже ідеальний — залишаємо як є, але додаємо більше пунктів у «Технічні характеристики»)

Технічні Параметри

  • Діаметр пробиваних свердловин —
  • 70, 100, 120 мм
  • Довжина свердловин —
  • 20–40 м
  • Енергія одиничного удару —
  • 65 ± 10 % Дж
  • Частота ударів —
  • 360 ± 10 % уд/хв
  • Швидкість проходки —
  • (1,5–15) × 10⁻³ м/с
  • Робочий тиск —
  • 0,6 ± 0,1 МПа
  • Витрата повітря —
  • 1,2 м³/с
  • Довжина без шланга —
  • 1440 мм
  • Діаметр корпусу —
  • 70 мм
  • Маса —
  • 29 кг
Завантажити інструкцію

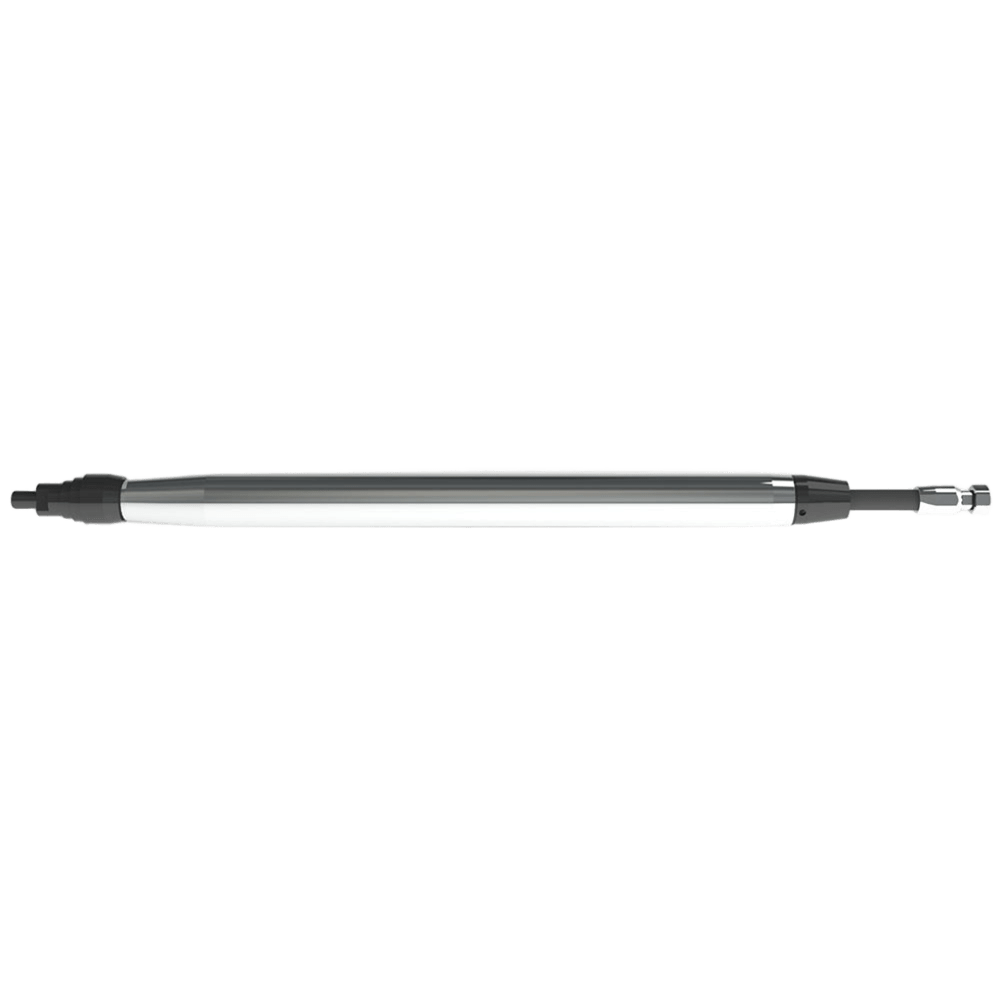

ІП 4605А

Конструктивні особливості

  • Реверсивна система для зворотного ходу;
  • Можливість одночасного протягування поліетиленових труб Ø 70 мм;
  • Стійкий до абразивних ґрунтів;
  • Просте технічне обслуговування.

Комплектація:

  1. Ударний вузол
  2. Розширювач Ø 180 мм
  3. Ступінчаста насадка
  4. Шланг (40 м)
  5. Інструменти
  6. Запасні частини
ІП 4605А

Опис та можливості:

Пневмопробійник реверсивний для проходки горизонтальних і похилих свердловин Ø 95 мм (до Ø 180 мм з розширювачем). Використовується для безтраншейної прокладки комунікацій.

Технічні Параметри

  • Діаметр свердловини —
  • 95 / 180 мм
  • Довжина свердловини —
  • до 40 м
  • Енергія удару —
  • 90–100 Дж
  • Частота ударів —
  • 350–400 уд/хв
  • Робочий тиск —
  • 0,6 МПа
  • Витрата повітря —
  • 1,4–1,6 м³/хв
  • Швидкість проходки —
  • (1,5–15) × 10⁻³ м/с
  • Довжина корпусу —
  • 1700 мм
  • Маса —
  • 45 кг
Завантажити інструкцію

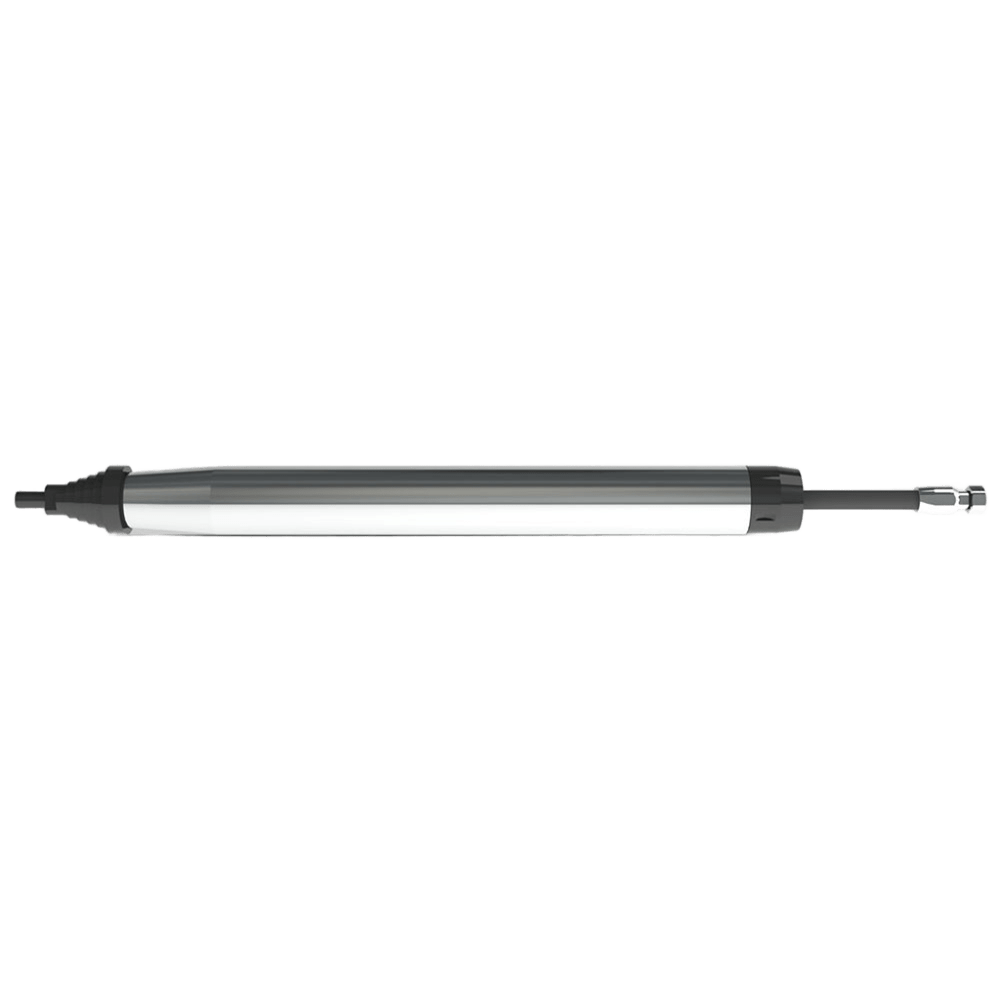

ІП 4603А

Конструктивні особливості

  • Реверсивний режим роботи;
  • Сумісний із ПЕ трубами Ø 75–110 мм;
  • Може працювати в кам’янистих ґрунтах (зі ступінчастою насадкою);
  • Застосовується для горизонтальних і вертикальних проходок.

Комплектація:

  1. Ударний вузол
  2. Розширювач Ø 200 мм
  3. Шланг Ø 25 мм (40 м)
  4. Ступінчаста насадка
  5. ІнструментиЗІП
ІП 4603А

Опис та можливості:

Реверсивний пневмопробійник для проходки свердловин Ø 130–200 мм і забивання сталевих труб Ø 100–120 мм. Підходить для заміни старих труб, ущільнення ґрунтів, формування паль.

Технічні Параметри

  • Діаметр свердловини —
  • 130 / 200 мм
  • Довжина свердловини —
  • 20–40 м
  • Енергія удару —
  • 120 Дж
  • Частота ударів —
  • 340–380 уд/хв
  • Робочий тиск —
  • 0,6 МПа
  • Витрата повітря —
  • 1,5–2 м³/хв
  • Маса —
  • 70 кг
  • Довжина —
  • 1750 мм
Завантажити інструкцію
* МАШИНИ ДЛЯ забивання труб

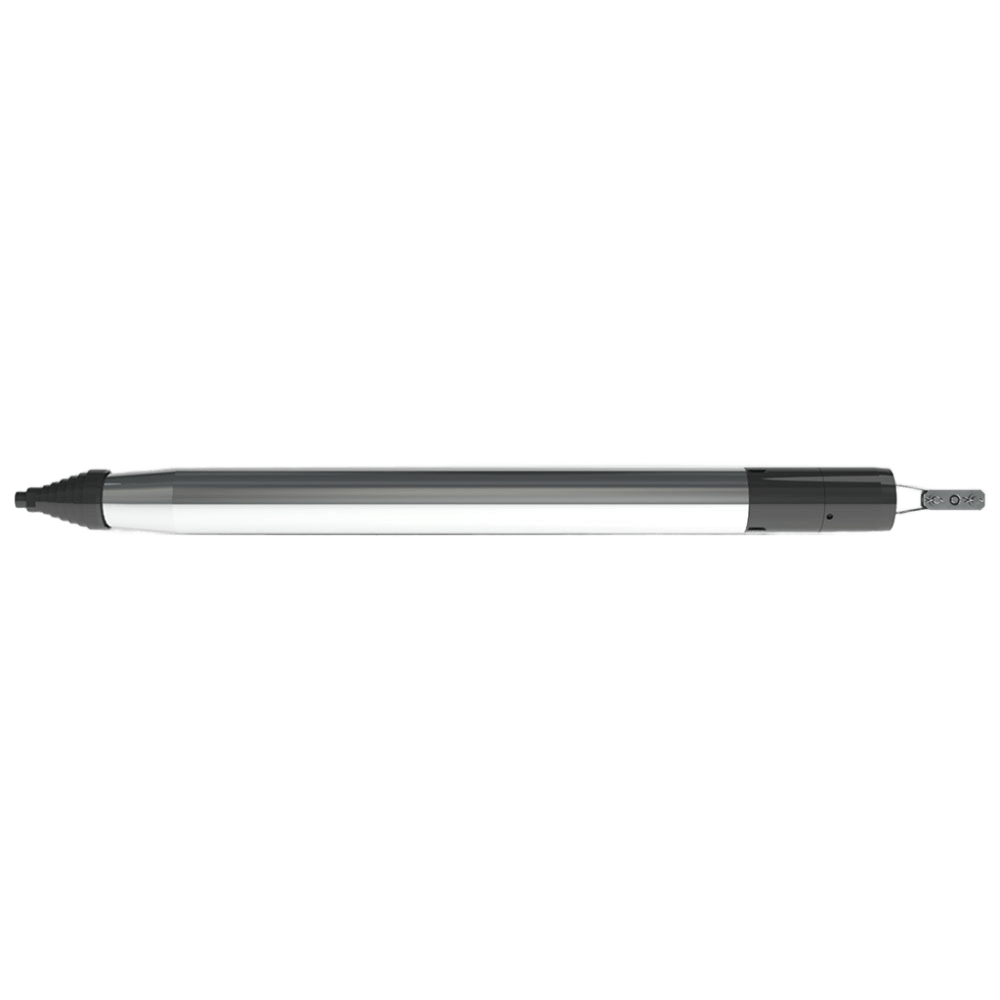

СО 134А

Конструктивні особливості

  • Може забивати труби в попередньо пробиту свердловину;
  • Має комплект насадок Ø 219–325 мм;Виконує функції формування паль і ущільнення ґрунтів.

Комплектація:

  1. Ударний вузол
  2. Насадки Ø 219, 273, 325 мм
  3. Шланг Ø 38 мм (40 м)
  4. Інструменти та приладдя
СО 134А

Опис та можливості:

Пневматична машина для формування свердловин Ø 155–300 мм і забивання труб до Ø 325 мм. Працює від стисненого повітря, використовується при прокладанні комунікацій.

Технічні Параметри

  • Діаметр свердловини —
  • 155–300 мм
  • Макс. Ø труби —
  • 325 мм
  • Довжина свердловини —
  • 25–40 м
  • Витрата повітря —
  • 3,8 м³/хв
  • Робочий тиск —
  • 0,6 МПа
  • Енергія удару —
  • 150 Дж
  • Частота ударів —
  • 370 уд/хв
  • Маса —
  • 150 кг
Завантажити інструкцію

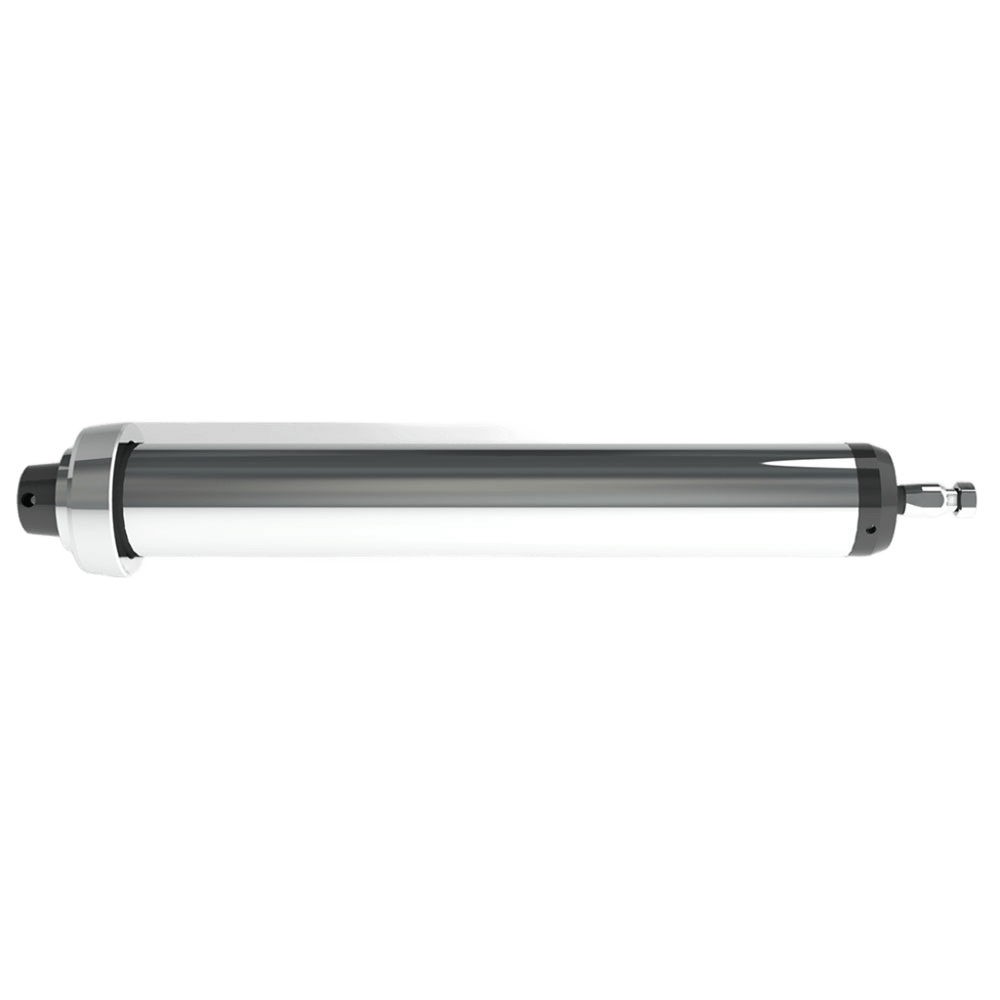

СО 166

Конструктивні особливості

  • Працює із трубами як із закритим, так і відкритим кінцем;
  • Сумісна з ґрунтозабірним пристроєм;Підходить для робіт у щільних та обводнених ґрунтах.

Комплектація:

  1. Ударний вузол
  2. Насадки Ø 426, 530, 630 мм
  3. Шланг Ø 38 мм (20 м)
  4. Інструменти
  5. ЗІП
СО 166

Опис та можливості:

Призначена для забивання сталевих труб Ø 325–630 мм у горизонтальному, похилому або вертикальному напрямках.

Технічні Параметри

  • Ø труб —
  • 325–630 мм
  • Довжина забивання —
  • 25–40 м
  • Енергія удару —
  • 235 Дж
  • Частота ударів —
  • 370 уд/хв
  • Витрата повітря —
  • 3,8 м³/хв
  • Робочий тиск —
  • 0,6 МПа
  • Маса —
  • 235 кг
Завантажити інструкцію

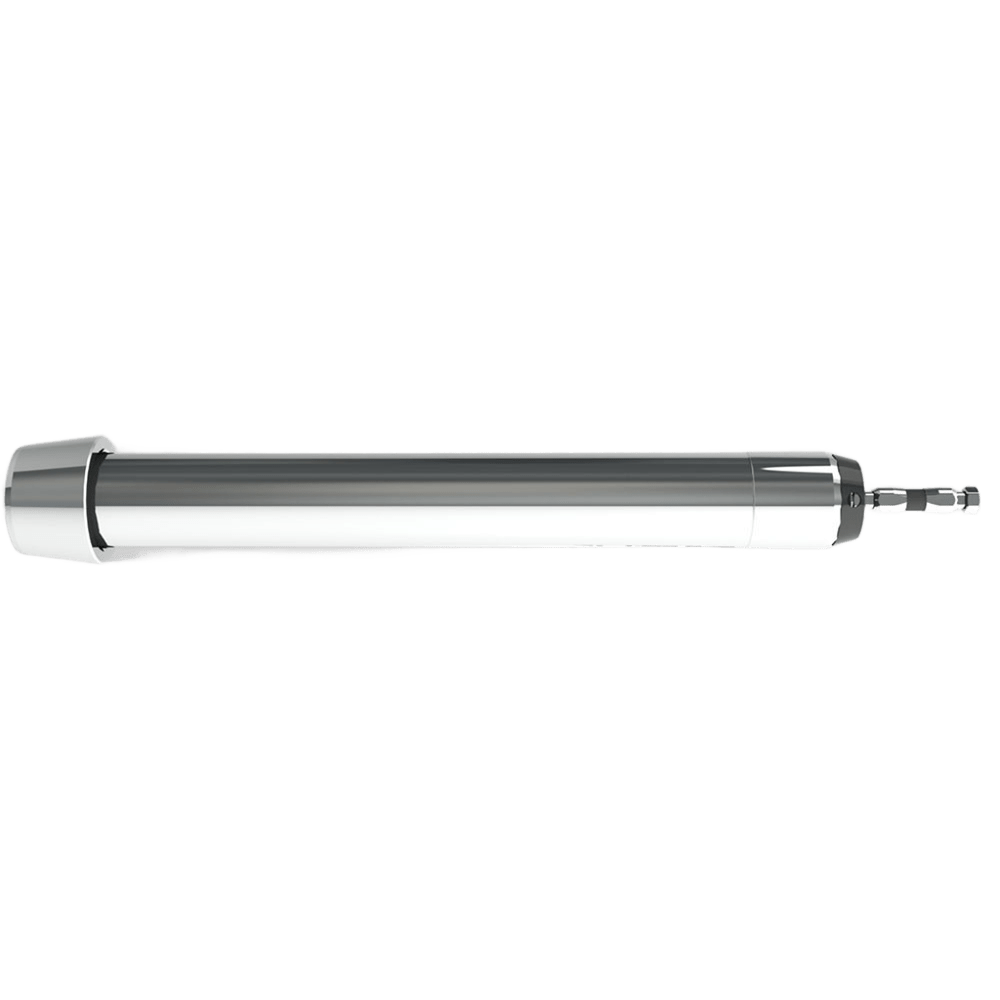

М 200

Конструктивні особливості

  • Виконує забивання відкритим або закритим кінцем;
  • Компактна, легка в обслуговуванні, підвищена надійність;Застосовується для переходів під дорогами та залізницями.

Комплектація:

  1. Ударний вузолШланг 20 м
  2. Інструменти і приладдя
  3. Насадки Ø 426–820 мм (за замовленням)
М 200

Опис та можливості:

Високопродуктивна пневмоударна машина для забивання труб Ø 426–1020 мм у будь-якому напрямку.

Технічні Параметри

  • Ø труб —
  • до 1020 мм
  • Робочий тиск —
  • 0,4–0,6 МПа
  • Продуктивність компресора — ≥
  • 10 м³/хв
  • Довжина труби —
  • до 40 м
  • Маса —
  • 410 кг
Завантажити інструкцію
